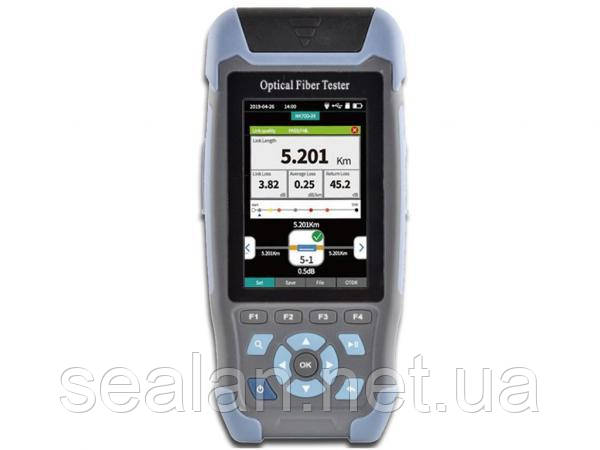

Оптичний рефлектометр Multitest MO1235P/NOVKER NK3200D (OTDR 1310/1550 980rev) "9в1"
- Немає в наявності
- Оптом і в роздріб
- Код: OTDR-MO1235P-980
13 794 ₴
Показати оптові ціниповернення товару протягом 14 днів за домовленістю
Оптичний рефлектометр Valcord 32D (OTDR 1310/1550 980rev) "9в1" - універсальний прилад для конвергентних мереж передачі даних, які поєднують у собі волоконно-оптичні мережі та "мідні" мережі на основі симетричного кабелю "вита пара".
Основна функція – оптичний рефлектометр з динамічним діапазоном 24дБ на довжині хвилі 1310 нм та 22 дБ на 1550 нм. Це дозволить виміряти оптичні лінії до 50 км з подальшим збереженням результатів на внутрішню пам'ять або microSD. У приладу є кольоровий 3.5” LCD дисплей, на якому можна збільшити цікаву подію рефлектограми. При необхідності мультитестер зможе представити оптичну лінію у вигляді схематичних піктограм (Event Map) на підставі виміряних подій.
Для вимірювань загасання, що вноситься, або рівня сигналу в оптичній лінії в приладі є вимірювач потужності і джерело випромінювання.
Вимірювач потужності калібрований на довжини хвиль 850, 980, 1300, 1310, 1490, 1550, 1625 та 1650 нм. Високий верхній рівень діапазону вимірювань -50… 26 дБм дозволяє використовувати мультитестер з потужними оптичними сигналами, наприклад оптичного кабельного ТБ. Вимірювач, при необхідності, можна відкалібрувати за еталонним рівнем.
Джерело випромінювання на 2 довжини хвилі 1310 та 1550 нм з можливістю модуляції частотами 270, 330, 1000 та 2000 Гц.
Для візуального виявлення дефектів або ідентифікації ОВ прилад оснащений джерелом видимого випромінювання (VFL) – червоне світло з довжиною хвилі 650 нм.
При перевірці крученої пари, тестер може перевірити:
- правильність розпинання
- наявність обривів
- довжину мідного кабелю.
Рефлектометр компактний, виконаний у прогумованому корпусі, роз'єми захищені від забруднення та попадання вологи заглушками. Покази на дисплеї добре видно у темряві. Прилад також обладнаний світлодіодним ліхтариком. Живиться пристрій від Li-Ion акумулятора 4000 мА*ч. Заряджання акумулятора здійснюється через порт microUSB.
особливості:
- Компактні розміри та мала вага;
- Динамічний діапазон 24/22 дБ;
- наявність вимірювача оптичної потужності;
- Наявність випромінювача 1310 та 1550 нм;
- Наявність випромінювача видимої довжини хвилі 650 нм (VFL);
- Можливість вимірювання довжини кручений пари;
- Тестування розпинування витої пари за допомогою пасивного блоку віддаленого кінця (у комплекті);
- Автозбереження рефлектограм;
- Побудова схематичного зображення лінії (Event Map);
- Можливість розширення пам'яті за рахунок карти SD;
- Підключення до ПК у режимі накопичувача для передачі збережених рефлектограм.
MO1235P | |
Робоча довжина хвилі | 1310/1550 нм /-20нм |
Динамічний діапазон | 24/22 дБ |
Мертва зона за подією | 3 м |
Мертва зона згасання | 8 м |
Діапазон перегляду | 500 м ~ 64 км |
Кількість точок рефлектограми | 16000 ~ 256000 |
Мінімальний дозвіл на відстані | 0,05 м ~ 8 м |
Тривалість імпульсу | 3 нс - 10 мкс |
Похибка вимірювання відстані | /-(1м /-0.005% * тестована дистанція), м |
Похибка вимірювання згасання | /- 0,05 дБ |
Пам'ять | Внутрішня слот під Micro SD |
Дисплей | 3,5? кольоровий LCD |
Тип оптичного роз'єму | FC перехідник під конектор SC (OTDR); Універсальний роз'єм з ферулою 2,5 мм (VFL, OPM) |
Інтерфейс | Micro USB |
Акумуляторна батарея | Li-Ion акумуляторна батарея, 3,7 В, 4000 мА * год |
Час роботи від батареї | У режимі вимірювання більше 12 годин, у режимі спокою понад 20 годин. |
Температура експлуатації | Від -10 до 50 єС |
Температура зберігання | Від -20 єС до 70 єС |
Відносна вологість | <95% |
Габаритні розміри (ДхВхШ) | 173 х 82 х 37 мм |
Вага | 0,35 кг |
Інформація для замовлення
- Ціна: 13 794 ₴
