Оптичні атенюатори - види та сфера застосування

Аттенюатор, це особливий пристрій, необхідне для зниження інтенсивності електричних і електромагнітних коливань. Суттєвою рисою його роботи, є можливість зменшувати потужність або амплітуду сигналу без особливого спотворення його форми. Атенюатори здатні знижувати інтенсивність коливань:

• плавно,
• східчасто,
• фіксовано.

Цей прилад широко використовується в різних сферах діяльності. Зокрема, аттенюатор застосовується в оптичних лініях. По-перше, він дозволяє внести в лінію заданий рівень ослаблення сигналу: це, як правило, необхідно в тих випадках, коли потрібно знизити потужність сигналу перед приймачем. Також застосування цього пристрою дає можливість використовувати обладнання з однаковими характеристиками на лініях з різним загасанням. По-друге, оптичний атенюатор використовується для стресового тестування лінії, так як дає можливість імітувати роботу мережі в різних умовах. Цей спосіб дозволяє перевірити стабільність лінії і працездатність обладнання, визначити, як буде працювати мережу через кілька років, коли старіння випромінювачів призведе до зниження потужності сигналу. Тестування може проводитися як в експлуатаційних умовах, так і в лабораторії.

Принцип дії

Робота пристрою заснована на вимірюванні втрат при введенні поглинаючих фільтрів між торцями світловодів. Аттенюатор вбудовується в корпус адаптера (адаптери можуть бути різних видів) і являє собою скляний фільтр або легирующий світловод. Ще один варіант – вигнутий оптичний світловод передавального тракту. Варіанти реалізацій аттенюаторов без контакту волокнами:

• з повітряними зазорами між торцями волокон;
• з прокладкою або плівкою між торцями волокон;
• з нанесеними на торці плівками.

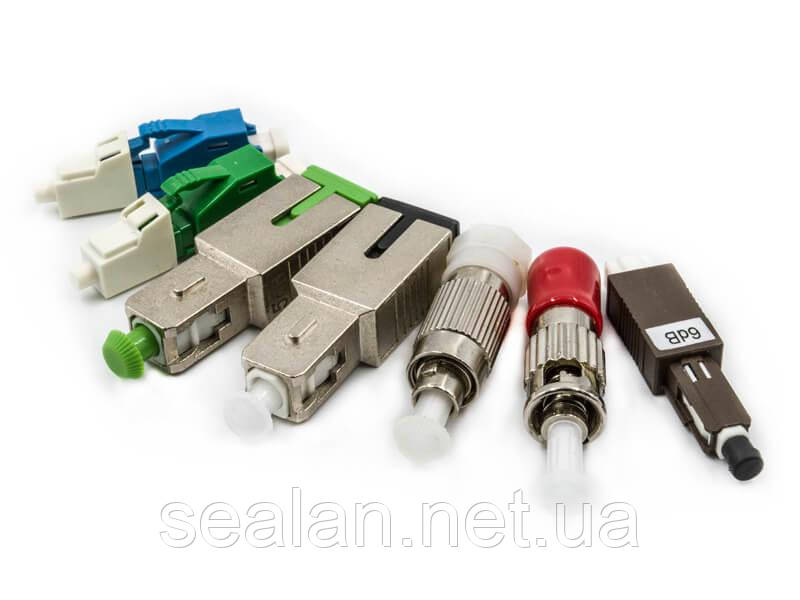

Крім перерахованих вище варіантів, атенюатори можуть представляти собою розетки різних типів (ST, FC, FC/APC), найпопулярнішими є атенюатори LC. Вони забезпечуються регулювальними гайками, стопорними кільцями, мають можливості для кріплення. Існують і більш складні моделі, що представляють собою портативні прилади.

До основним особливостям застосування аттенюатора можна віднести:

• компактність, простоту використання;
• високу стабільність внесеного загасання сигналу;
• низький рівень відображення сигналу;
• значну надійність;
• широкий діапазон робочих температур (від -40°С до 75°С).

Таким образом, аттенюаторы чрезвычайно надежно, выполняют свои функции, не внося искажений в оптический сигнал.

Основные характеристики

При выборе подходящих устройств для вашей сети необходимо обратить внимание на ряд характеристик. Среди них могут быть:

• диапазон регулировки затухания (изменяется в децибелах, для большинства устройств этот диапазон – от 0 до 30 Дб);
• диапазон длины волн;
• погрешность при установке коэффициента затухания;
• погрешность импеданса (комплексного сопротивления).

Щоб розрахувати необхідну загасання, потрібно врахувати потужність приймально-передавального обладнання і відняти з нього втрати на лінії.

Основні типи оптичних аттенюаторов

Оптичні прилади цієї категорії можуть бути фіксованими (постійними) і змінними (регульованими).

Особенностью фиксированного аттенюатора является то, что значение затухания установлено производителем и не может изменяться. Чаще всего оно составляет 5, 15 или 10 децибел. Аттенюатор такого типа может использоваться для соединения двух оптических патч-кордов или патч-корда и розетки. Затухание сигнала вносится различными способами. Первый вариант – использование воздушного зазора фиксированной величины, второй – наличие в конструкции специального поглощающего фильтра. В отчете о тестировании, который обязательно входит в комплект поставки такого прибора, результат проверки указывается на двух длинах волн (1310 нм и 1550 нм).

Аттенюатор переменного типа позволяет регулировать затухание сигнала в пределах от 0 до 25 децибел с точностью до 0,5 Дб. Для регулировки используется изменение воздушного зазора между торцами ферул соединяемых коннекторов.

Отдельно стоит обратить внимание на перестраиваемый аттенюатор. Такое устройство является довольно сложным, способно работать в широком диапазоне затухания, обладает множеством дополнительных функций, например, способностью сохранять предыдущие настройки, контролировать линейность измерителей мощности и чувствительность фотоприемников, оперативно изменять затухание сигнала. При этом затухание может вноситься различными методами (осевым, радиальным смещением), для чего используются разнообразные фильтры и призмы. Процедура калибровки прибора выполняются автоматически, что делает его работу более точной и быстрой. При работе обеспечивается низкий уровень вносимых потерь.

Прибор такого типа нередко комплектуется ударозащитным кожухом, его питание осуществляется от аккумулятора или батарей. Для большей универсальности устройство комплектуется большим набором коннекторов.
