Мережа FTTH: Застосування GEPON Outdoor Reserve POE ONU

Однак доступ до електрики для пристроїв ONU у коридорах або на відкритому повітрі при використанні FTTB/FTTH утруднений. Це складна проблема при реалізації рішень PON в деяких особливих випадках, наприклад, при оновленні старих житлових будинків, де є проблеми з проводкою, а харчування в коридорах вкрай нестабільно, що призводить до виходу з ладу устаткування ONU.

Для вирішення цієї проблеми компанія V-SOL розробила відкритий ONU із зворотним PoE, який може отримувати харчування за допомогою PSE в будинках кінцевих користувачів.

Примітки:

PoE (Power over Ethernet) — це технологія, яка може не тільки передавати сигнали даних для деяких терміналів на основі IP, таких як VOIP-телефон, бездротова точка доступу і IP-камера, але і подавати живлення змінного струму для цих пристроїв. PoE також називається POL (Power over LAN) або Active Ethernet.

1. Чому варто вибрати зовнішній зворотний PoE ONU?

Основні проблеми, які може вирішити PoE (PD) ONU:

① Важкий доступ до електрики в коридорі і на вулиці

② Користувачі платять за електроенергію, що економить витрати операторів.

2. Застосування зовнішнього зворотного PoE ONU

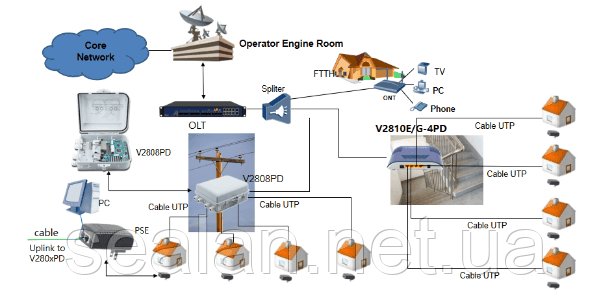

Ось застосування V-SOL серії V280xPD для зовнішнього зворотного PoE ONU:

Як ми бачимо, висхідний OLT підключається до базової мережі або комутатора, а спадний до оптичного спліттера. Показані рамкою, з розгалужувачі виходять три відгалуження, що означає 3 додатка з різними ONT/ONU, розміщеними в різних випадках. OLT, пасивний оптичний розгалужувач і ONU складаються з пасивної оптичної мережі (PON).

1. Якщо спліттер підключається до загального ONT, встановленому в будинку користувача, він може надавати послуги Triple Play, включаючи CATV, VoIP і Інтернет-послуги, коли всі умови ідеальні. Додаток також називається FTTH (Fiber to the Home).

2. При відсутності живлення змінного струму в коридорах будинку або будівель можна встановити V-SOL відкритий резерв PoE ONU (V2810E-4PD/V2810G-4PD) в коридорах, підключених до спліттера.

3. Аналогічним чином, якщо при створенні оптоволоконної мережі доступу на вулиці відсутня поточна потужність, зовнішній резервний PoE ONU (V2808PD-ZE/V2808PD-ZG) може бути встановлений на відкритому повітрі, наприклад, на телеграфному стовпі на дорозі.

4. ONU живиться від PSE (устаткування джерела живлення), розгорнуте в будинку користувача.

Особливості зовнішнього зворотного PoE ONU V-SOL:

- Совместимость с OLT на базе чипсета Broadcom/PMC/Cortina.
- При нажатии кнопки RST более 3 секунд ONU перезапустится и восстановит заводские настройки по умолчанию.
- Благодаря водонепроницаемости устройств их можно устанавливать на наружных стенах, столбах и других местах.
- Маршрутизаторы просты в установке и обслуживании, применимый диапазон температур широк.
- Низкое энергопотребление,  высокая стабильность, экологичность и энергосбережение.
- PnP. Автоматическое обнаружение, автоматическая настройка и автоматическое обновление прошивки.
