Ентузіаст зробив систему обміну текстовими повідомленнями по рації на основі Arduino

Ентузіаст зробив систему обміну текстовими повідомленнями по рації на основі Arduino

Томас задействовал протокол APRS, разработанный более 25 лет назад в ВМС США для отслеживания тактической информации в режиме реального времени. APRS работает в 2-метровом диапазоне VHF и популярен для таких приложений, как транспондеры местоположения или метеостанции. Протокол поддерживает отправку текстовых сообщений, а при нахождении в зоне действия шлюзового узла, подключенного к Интернету, можно даже обмениваться SMS и отправлять однострочные электронные письма.

Відправка текстів традиційно вимагає наявності ПК, підключеного до так званого пакетного радіомодему контролера термінального вузла (TNC), який, у свою чергу, підключений до радіо (сигнали передаються у вигляді звукових сигналів). Нещодавно були також створені модеми TNC, які взаємодіють зі смартфонами.

Дейл використовував MicroAPRS, пакет прошивки з відкритим вихідним кодом, сумісний з Arduino, для пакетних радіомодемів DIY. Він забезпечує автоматичне перемикання рації між прийомом і передачею сигналів.

Arduino Pro Mini виступив в якості модему, а Arduino Mega 2560 став центральним контролером, пов'язуючи разом модем, клавіатуру, дисплей і GPS. В ролі GPS-приймача використовувався NEO 6M. Повна вартість обладнання становить $60.

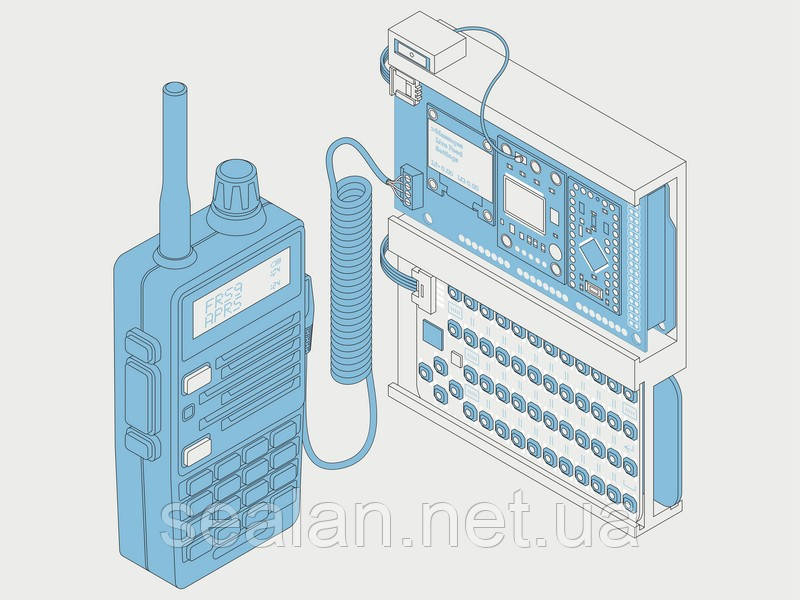

HamMessenger сумісний з більшістю портативних УКХ-радіостанцій [зліва] за допомогою перехідного кабелю [вгорі, в середині], який підключається до друкованій платі з дисплеєм, GPS-приймачем і Arduino Pro, діючим як модем [вгорі праворуч]. Друкована плата підключається до Arduino Mega [посередині праворуч], антени GPS [вгорі зліва], міні-клавіатурі [внизу посередині] і батареям [внизу праворуч] HamMessenger совместим с большинством портативных УКВ-радиостанций [слева] с помощью переходного кабеля [вверху, в середине], который подключается к печатной плате с дисплеем, GPS-приемником и Arduino Pro, действующим как модем [вверху справа]. Печатная плата подключается к Arduino Mega [посередине справа], антенне GPS [вверху слева], мини-клавиатуре [внизу посередине] и батареям [внизу справа]

Изначально энтузиаст использовал трехкнопочный ввод текста, но отказался от него в пользу мини-клавиатуры CardKB QWERTY за $8,5.

Для дисплея был выбран 1,3-дюймовый OLED-экран за $9.

В роли энергонезависимого хранилища для полученных сообщений использовался кардридер micro-SD, потому что он поддерживает протокол интерфейса SPI.

Томас добавил третий последовательный порт, чтобы управлять HamMessenger с ПК или другого устройства, используя API на основе ASCII.

Экран системы спроектирован с помощью Autodesk Eagle, его корпус напечатан на 3D-принтере в Fusion 360.

Система автоматической пакетной передачи сообщений опирается на основу цифровых ретрансляторов или дигипитеров, которые многократно ретранслируют сообщения, отправленные портативными и другими радиостанциями Система автоматической пакетной передачи сообщений опирается на основу цифровых ретрансляторов или дигипитеров, которые многократно ретранслируют сообщения, отправленные портативными и другими радиостанциями

В настоящее время HamMessenger все еще находится на стадии прототипа, но автор отмечает, что он работает хорошо. Томас говорит, что система обмена сообщениями может пригодиться тем, кто находится в местах без покрытия сети.
